Load Design

現在、本ソフトウェアは開発途中 (未完成) のソフトウェアです。動作確認などは十分されていません。いかなる保証もいたしません。

Mac OS X 用有限要素解析ソフトウェア

プリポストプロセッサ & ソルバ

計算の種類 : 有限要素法 (FEM, FEA) - 変位法 - 線形静解析

要素の種類 : Rod (軸力要素), Quad (四辺形シェル要素 (検討中)), Hexa (六面体ソリッド要素)

今後、Bar (バー要素), Tria (三角形シェル要素), Tetra (四面体ソリッド要素) などの追加を考えています。

拘束条件 : 節点の単純な拘束, 強制変位, 変位方程式による拘束

荷重条件 : 節点に荷重

計算ケース : 複数の計算ケース

計算ケースごとに、拘束条件, 荷重条件をセットできます。

計算モデルファイルの形式 : テキストファイル

計算する値 : 節点の変位, 要素の歪み ( εx, εy, εz, εxy, εyz, εzx ), 要素の応力 ( Von Mises 応力, ( σx, σy, σz, σxy, σyz, σzx ) ), 軸力 ( Rod 要素 ), その他

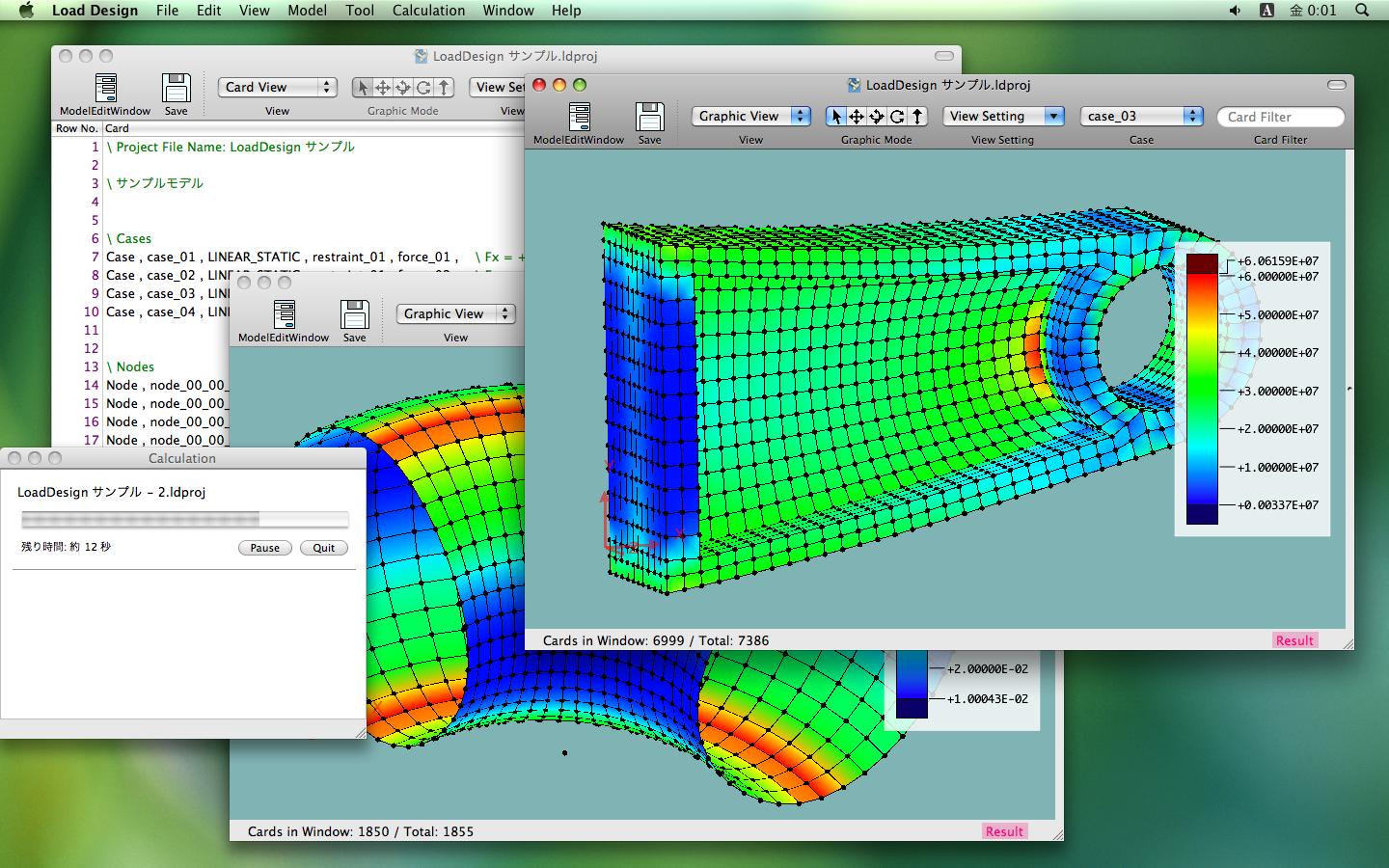

モデルの表示 : テキストでの表示 & グラフィックでの表示

計算結果の表示 : 表により要素毎の値の表示 & グラフィックでの表示(変形, 値の色での表示)

Undo : モデルデータに対する無限回の "Undo"(操作の取り消し)、および "Redo"

マルチドキュメント & マルチウィンドウ

複数のモデル(プロジェクト)を同時に編集、計算できます。

1つのモデル(プロジェクト)を、複数のウィンドウを開きながら、確認、編集などをすることができます。

最大節点数 / 最大要素数 : グラフィック表示時などの動作速度などにより制限されます。

参考 - 実用上の最大節点数/要素数 : 20000程度 ( Hexa の場合 ) / ( Quad は 5000 程度 )

自動メッシュ作成機能はありません。また CAD ファイルの読み込みはできません。

いくつかの機能が実装されていません。また、エラーメッセージなどは日本語ですが、メニューなどは日本語になっていません。

実装されていない機能 :

Mac OS X 用 有限要素解析ソフトウェア
